BP86213D特點

BP86213D是一款高集成度的低功耗PSR隔離CC/CV控 低待機功耗<75mW 制芯片。芯片工作在電感電流斷續導通模式，適用于 集成高壓啟動和供電電路 85Vac~265Vac全范圍輸入電壓的隔離反激電源。

PWM/PFM、準諧振多模式控制 士3%輸出電壓精度

BP86213D芯片采用獨有的電壓電流控制技術，不需要環士5%輸出電流精度路補償電容，即可實現優異的恒壓恒流特性，極大的節約了系統成本和體積。

內置軟啟動 線電壓補償

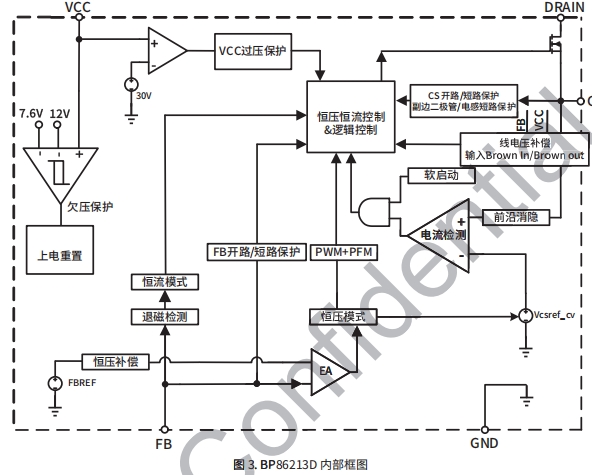

BP86213D內部框架圖

BP86213D 芯片集成650VMOSFET、高壓啟動和供電電 保護功能 路。采用PWM/PFM多模式控制技術，從輔助繞組給VCO 輸入欠壓保護(Brown-in/out) 供電，能有效降低系統待機功耗，提高效率和動態性能， 并減小系統工作在輕載時的噪聲。

BP86213D具有多重保護功能，包括輸出開路/短路保 輸出過壓保護(OutputOVP) 護，芯片供電欠壓/過壓保護，CS開路/短路保護，輸入 反饋開路保護 欠壓保護、逐周期限流，過溫保護等。 逐周期限流(Cycle-by-Cycle) BP86213D芯片采用 SOP-8 封裝，增大了高壓 DRAIN 遲滯過溫保護(OTP) PIN到其他腳位的爬電距離，使得芯片能夠應用于較復雜的工作環境

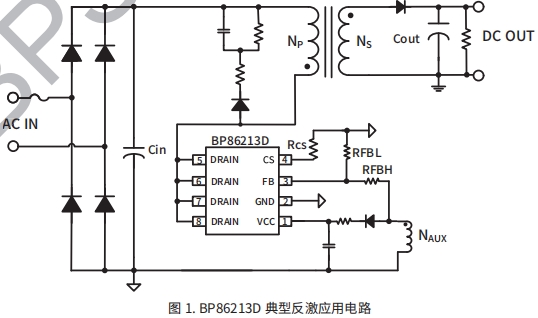

BP86213D典型應用

家用電器輔助電源

PC待機電源通信、工業控制輔助電源

適配器、充電器
