GD32F103VDT6是兆易創新（GigaDevice）推出的基于ARM Cortex-M3內核的32位通用微控制器，屬于GD32F103系列中的大容量高性能型號。它采用LQFP100封裝，主頻高達108MHz，內置384KB Flash和64KB SRAM，是工業控制、復雜嵌入式系統的理想選擇。
作為STM32F103VDT6的國產替代方案，GD32F103VDT6在保持引腳兼容的同時，主頻更高、Flash容量更大，性價比優勢明顯。
GD32F103VDT6來自兆易創新（GigaDevice），基于ARM Cortex-M3內核，主頻最高可達108MHz，內置384KB Flash和64KB SRAM，采用LQFP100封裝，工作電壓范圍為2.6V到3.6V，工作溫度范圍為-40°C到+85°C，GPIO數量多達80個。
從參數來看，這款芯片屬于F103系列中的"大杯"選手，F(xiàn)lash和SRAM容量充足，100腳封裝提供了豐富的IO資源，適合復雜應用開發。
1. 強勁內核，零等待運行
GD32F103VDT6搭載ARM Cortex-M3內核，最高108MHz主頻，配備單周期乘法器和硬件除法器。Flash訪問支持零等待周期，在384KB全容量范圍內都能滿速運行，無需插入等待狀態，執行效率拉滿。
2. 超大存儲空間
384KB Flash — 代碼空間充裕，可承載大型應用程序、復雜算法和中文字庫
64KB SRAM — 數據緩存充足，支持多任務運行和大數據量處理
支持Bootloader在線升級，維護方便
3. 豐富外設接口
GD32F103VDT6集成了大量外設資源，具體包括：
3路USART和2路UART，共5路串口通信接口；3路SPI和2路I2S，支持高速串行通信和音頻傳輸；2路I2C，滿足多設備總線需求；1路CAN 2.0B，適用于工業現場總線；1路全速USB Device，方便連接PC或進行固件升級；1路SDIO，支持SD卡高速數據存儲；1路EXMC外部存儲控制器，可擴展外部SRAM或Flash。
在定時器方面，提供2個16位高級定時器（帶死區控制，適合電機驅動）、4個16位通用定時器、2個16位基本定時器，以及2個看門狗定時器和1個系統定時器。
ADC資源也很豐富，配備3路12位SAR ADC，共16個外部通道，支持雙ADC模式同步采樣，適合多路信號采集。
4. 超多GPIO資源
GD32F103VDT6提供80個GPIO，全部可映射到16條外部中斷線。每個GPIO支持推挽/開漏輸出、上拉/下拉輸入、模擬模式等多種配置，部分引腳5V耐壓，兼容性強。
時鐘系統
GD32F103VDT6內置8MHz RC振蕩器，出廠校準精度為±1%，外接晶振支持4到16MHz范圍。還配備32.768kHz RTC晶振接口和40kHz內部低速RC振蕩器。PLL鎖相環最高可將時鐘倍頻至108MHz，滿足高性能運算需求。
電源管理
工作電壓為2.6V到3.6V，支持三種低功耗模式：Sleep睡眠模式、Deep-sleep深度睡眠模式和Standby待機模式。獨立VBAT引腳可為RTC和備份寄存器提供掉電保持供電，確保時鐘和數據不丟失。
GD32F103VDT6憑借其大容量存儲和豐富外設，適用于多種復雜場景：
工業控制 — PLC控制器、變頻器、伺服驅動、工業網關
電機控制 — BLDC無刷電機、PMSM永磁同步電機矢量控制（高級定時器帶死區輸出）
消費電子 — 智能家居中控、手持設備、POS機、打印機
通信設備 — 車載GPS、視頻對講、數據采集終端
能源管理 — 充電樁、逆變器、智能電表
數據存儲 — 通過SDIO連接SD卡，或通過EXMC擴展外部存儲

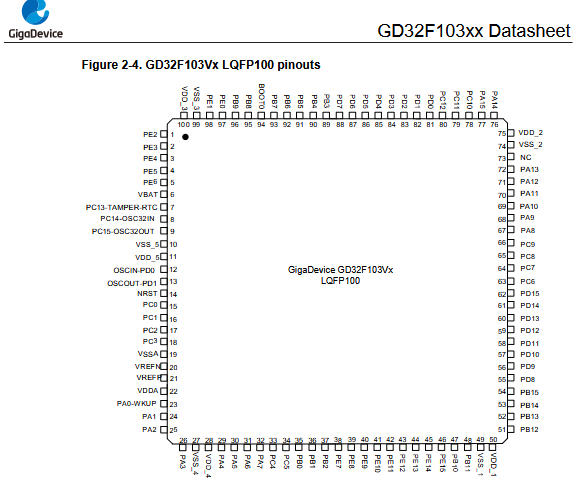

GD32F103VDT6采用LQFP100封裝，封裝尺寸為14×14mm，引腳間距為0.5mm，工作溫度范圍為-40°C到+85°C（工業級），符合綠色無鉛環保標準。
訂購型號為GD32F103VDT6。
性能對標STM32F103VDT6，寄存器級兼容，軟件移植成本低
Flash零等待，108MHz滿速運行，384KB大容量不卡頓
80個GPIO，100腳封裝擴展性強，復雜項目IO夠用
外設豐富，5路串口+3路SPI+CAN+USB+SDIO+EXMC，通信接口齊全
國產供應鏈，交期穩定，價格有競爭力，支持自主可控
工業級溫度，-40°C低溫啟動可靠，適應惡劣環境
GD32F103系列提供多種封裝和容量組合，方便根據項目需求選擇：
GD32F103VCT6 — LQFP100，256KB Flash，48KB SRAM，性價比之選
GD32F103VDT6 — LQFP100，384KB Flash，64KB SRAM，本文主角，大容量高性能
GD32F103VET6 — LQFP100，512KB Flash，64KB SRAM，超大容量旗艦
GD32F103VGT6 — LQFP100，1024KB Flash，96KB SRAM，頂配超大容量
如果項目對IO數量要求不高，還可以選擇LQFP64封裝的RCT6系列（256KB/384KB Flash）或LQFP48封裝的C8T6系列（64KB Flash），進一步降低成本。
GD32F103VDT6是兆易創新F103系列中的實力派選手——384KB Flash + 64KB SRAM + LQFP100封裝，在存儲容量、IO資源和運算性能之間取得了很好的平衡。如需選購可以咨詢店鋪客服：https://detail.1688.com/offer/1056401003266.html?spm=a28888.manage-offer.0.0.26227197thIDhE
