LP2601是芯茂微推出的一款非隔離Buck降壓芯片，內置>800V功率三極管，輸出5V/100mA，采用SOT23-6L封裝。但近期市場供貨緊張，很多客戶面臨斷料風險。

好消息是，聚元微PL3380可以直接替代LP2601，兩者功能定位高度一致，都是非隔離AC/DC降壓芯片，且PL3380采用SOP8封裝，貼片生產更方便，引腳經過簡單調整即可兼容。

兩款芯片對比

核心差異點：

    PL3380用MOSFET替代了三極管，導通損耗更低
    PL3380通過SEL腳選擇輸出電壓（接VCC=3.3V，接GND=5V），無需外接FB分壓電阻
    封裝從SOT23-6L升級為SOP8，散熱更好，貼片工藝更成熟

PL3380芯片簡介

PL3380是聚元微推出的AC/DC非隔離降壓型恒壓輸出芯片，適用于90Vac~265Vac全電壓輸入。

主要特點：

    內部集成650V功率MOSFET，耐壓足夠應對市電應用
    內置高壓啟動電路，無需外部啟動電阻
    輸出電壓可選：SEL接VCC輸出3.3V，SEL接GND輸出5V
    輸出電壓精度±5%
    內置抖頻技術減小EMI
    自適應控制技術提高效率
    內置前沿消隱，逐周期電流限制
    VCC欠壓/過壓保護、輸出開路/短路保護、過溫保護

典型應用：主控芯片供電、小家電輔助電源、智能家居、其他類電源應用

管腳定義與兼容設計

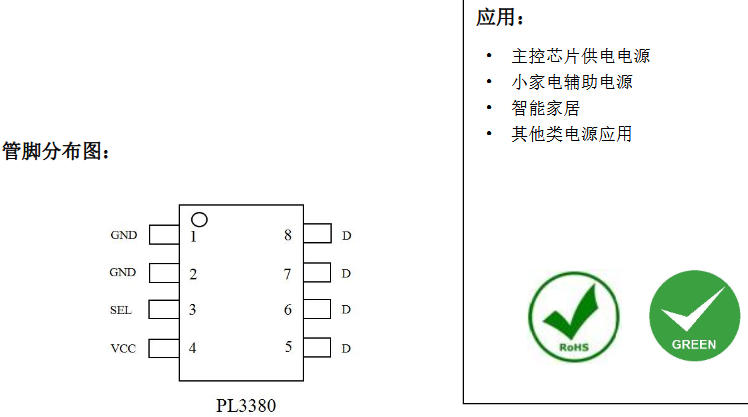

PL3380 SOP8管腳分布
1    GND：芯片地
2    GND：芯片地（雙地腳增強散熱）
3    SEL：輸出電壓選擇：接VCC=3.3V，接GND=5V
4    VCC：芯片電源輸入
5    D：功率管漏極（高壓開關）
6    D：功率管漏極
7    D：功率管漏極
8    D：功率管漏極（四腳并聯增強電流）

替代LP2601時的腳位調整

LP2601原方案中FB腳外接有上分壓電阻RFBH和下偏電阻（或固定電阻）用于設定5V輸出。改用PL3380時：

關鍵改動：

    去掉原FB腳的外部分壓電阻網絡
    將PL3380的SEL腳（第3腳）直接接地（GND），即可輸出5V
    原LP2601的FB相關電阻可以全部省掉，或保留一顆A7二極管做保護（見下文）

應用電路與改動說明

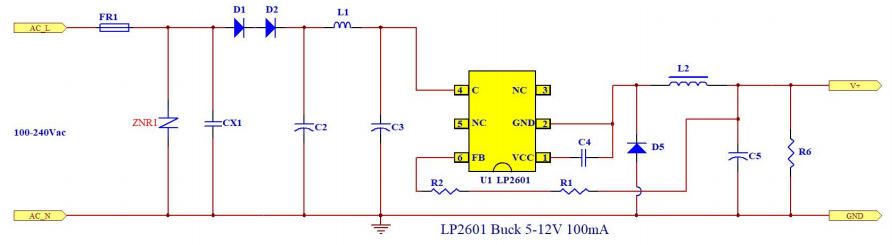

原LP2601典型Buck電路

改用PL3380后的電路

改動要點總結：

    去掉原FB腳的分壓電阻，PL3380內部已集成反饋
    SEL腳接地 = 5V輸出；若需3.3V則接VCC
    四個D腳并聯，增強散熱和電流能力
    VCC旁路電容靠近芯片引腳放置
    功率環路（輸入電容→D腳→電感→輸出電容）盡量短

FB腳改接A7二極管說明

原LP2601方案中FB腳外接有電阻網絡，改用PL3380后這些電阻可以去掉。如果原PCB上FB位置有空位或需要保留部分器件做兼容設計：

    可將原FB腳的走線改接一顆A7二極管（如M7或A7貼片二極管）
    二極管陽極接原FB節點，陰極接VCC或輸出端
    作用：起隔離保護作用，防止異常高壓倒灌，同時占用原焊盤位置避免空貼

實際上，最簡潔的做法是直接去掉FB相關器件，將SEL腳接地即可，A7二極管并非必需，視原PCB布局靈活處理。

設計注意事項

1. 電感選擇

    PL3380內置峰值電流檢測，峰值約140mA
    電感量按Buck公式計算，推薦工作頻率32kHz以下
    注意電感飽和電流要留足夠裕量

2. VCC供電

    VCC工作電壓約3.2V，啟動閾值約2.8V~3.4V
    VCC電容用貼片陶瓷電容，靠近芯片引腳
    芯片啟動后由內部供電電路維持VCC

3. 散熱與EMI

    SOP8封裝散熱優于SOT23-6L，四個D腳并聯可進一步降低熱阻
    內置抖頻技術已優化EMI，功率環路面積盡量小
    如用電解電容做輸入濾波，需并聯小容量陶瓷電容做高頻濾波

4. 輸出能力

    PL3380最大負載電流100mA，與LP2601一致
    實際輸出能力受輸入電壓、電感量、散熱條件影響
    高溫環境下適當降額使用

總結

一句話總結：LP2601缺貨不用改板大動，換PL3380貼片上去，SEL接地出5V，FB電阻省掉，100mA小功率輔助電源直接搞定！
