智能燈泡、WIFI插座、物聯網傳感器這些設備，對電源有一個共同要求：3.3V穩定輸出，且負載跳變時電壓不能大幅波動。必易微推出的KP35026VGS，就是專門針對這類場景設計的非隔離降壓芯片，用一顆SOP-4封裝實現了3.3V/300mA輸出，還解決了傳統方案動態響應慢、有異音的問題。
KP35026VGS是一款非隔離PWM功率開關，固定輸出3.3V，最大負載電流300mA（約1W功率）。它采用多模式PWM控制技術，內部沒有固定時鐘，開關頻率會根據負載情況自動調節，從而實現快速動態響應和無異音工作。
核心定位：WIFI模塊供電、智能照明驅動、小功率IoT設備輔助電源。
輸出電壓：固定3.3V，無需外部反饋網絡
動態響應：快速動態響應，滿足WIFI模塊瞬間大電流需求
待機功耗：空載<<20mW，滿足能效要求
集成度：內置500V高壓MOSFET + 高壓啟動電路 + 續流二極管
開關頻率：最高45kHz，多模式控制（FM+AM混合）
拓?fù)渲С郑築uck降壓 / Buck-boost升降壓
保護功能：OLP過載、OCP逐周期限流、AOCP異常過流、OVP過壓、OTP過溫
封裝：SOP-4（4個引腳，極簡外圍）
幾個關鍵優勢：
動態響應快：WIFI模塊在收發數據時電流會突然從幾十mA跳到幾百mA，這顆芯片能快速響應，避免3.3V跌落導致模塊復位
無異音：多模式PWM控制（頻率調制+幅度調制混合），全負載范圍內無 audible noise，適合對噪音敏感的家居環境
省外圍：集成續流二極管，省去外部肖特基；固定3.3V輸出，省去TL431和光耦反饋網絡
高耐壓：500V MOSFET，應對電網浪涌更有余量
KP35026VGS采用SOP-4封裝，是目前非隔離電源芯片中引腳最少的方案之一：
| 引腳 | 名稱 | 類型 | 功能說明 |
|---|---|---|---|
| 1 | GND | P | IC地參考 |
| 2 | Drain | P | 內置功率MOSFET漏極，接輸入高壓 |
| 3 | ICG | P | 芯片內部地，接功率電感和VDD電容負端 |
| 4 | VDD | P | 芯片電源 + 輸出電壓反饋，正常工作時接1μF電容 |
設計提示：
VDD腳既是芯片供電，也是輸出電壓反饋采樣點，通過內部反饋二極管與輸出相連
ICG（3腳）是芯片內部功率地，與GND（1腳）在芯片內部有連接，但布局時建議分開走線再單點接地
僅需4個引腳，外圍電路極其精簡，適合空間受限的燈泡、插座等產品

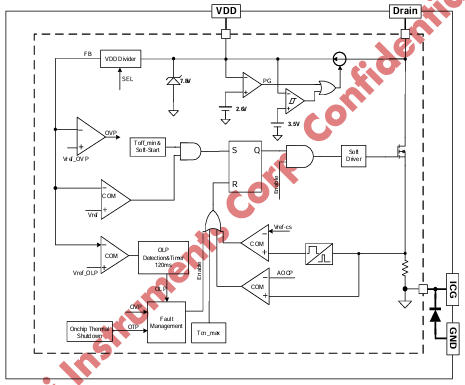

芯片內部主要功能模塊：
高壓啟動電路：500V耐壓，啟動時從Drain腳取電給VDD電容充電，達到3.5V開啟閾值后芯片開始工作；輸出建立后由VDD反饋二極管供電，啟動電路關閉
VDD分壓器 + 反饋采樣：VDD腳電壓經內部分壓后采樣，與內部基準比較實現恒壓控制
多模式PWM控制器：混合頻率調制（FM）和幅度調制（AM），根據負載自動調節開關頻率和峰值電流
電流檢測 + 前沿消隱：逐周期檢測電感電流，200ns~350ns前沿消隱避免誤觸發
軟啟動：3ms內部軟啟動，Toff從100μs線性降至22μs，減小啟動沖擊
故障管理：集成OVP、OLP、AOCP、OTP保護，觸發后進入1.3s自動恢復模式
工作過程：啟動階段高壓電路給VDD充電 → 達到3.5V后芯片軟啟動 → 多模式PWM根據負載調節頻率和峰值電流 → VDD采樣輸出電壓閉環調節 → 各種保護實時監控。

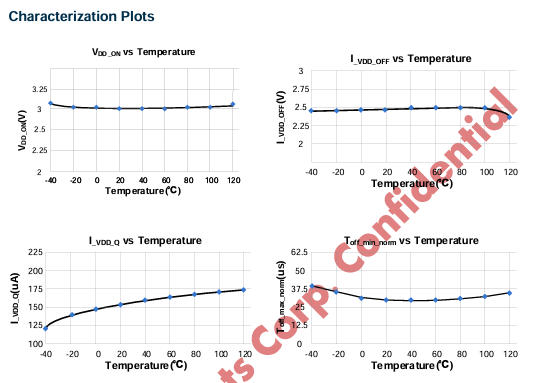

規格書提供了關鍵參數隨溫度變化的特性曲線：
熱性能：
結溫工作范圍：-40℃~125℃
熱阻θJA：165℃/W（SOP-4）
過溫保護觸發點：155℃（典型值），帶自動恢復
50℃環境溫度下最大功耗：0.6W

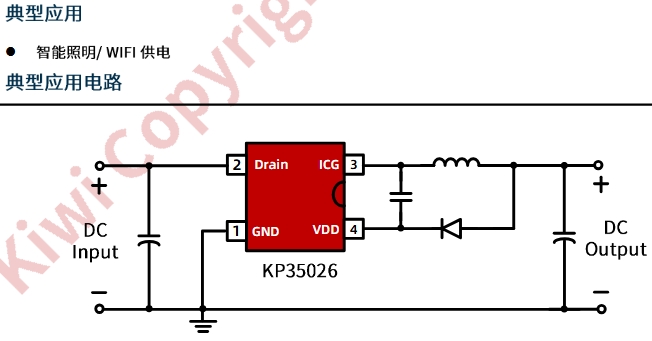

KP35026VGS主要面向以下場景：
智能照明：智能燈泡、燈帶、調光驅動（3.3V給WIFI/藍牙模塊供電）
WIFI供電：WIFI插座、智能開關、物聯網網關的3.3V輔助電源
小家電控制板：需要3.3V MCU供電的小型家電
替代方案：可替代BP2525F等同類3.3V非隔離方案
輸入電容：全電壓輸入建議按2μF/W計算，如1W輸出約2μF，可用4.7μF/400V
功率電感：0.47mH左右，注意飽和電流要大于芯片峰值電流
VDD電容：1μF，緊靠VDD和ICG引腳
輸出電容：680μF/16V以上，降低紋波
假負載：建議加2kΩ左右假負載，確保空載時輸出穩定
最大導通時間：17μs，設計電感時注意不要飽和
最小關斷時間：22.5μs（正常模式），確保退磁完成
電流限制：正常OCP約460mA，異常AOCP約1.25倍（約575mA）
KP35026VGS是必易微針對3.3V IoT供電市場推出的高集成度、快響應、無異音非隔離電源方案。它用SOP-4的極簡封裝，把500V MOSFET、高壓啟動、續流二極管、多模式PWM控制器全部集成進去，外圍只需幾顆阻容感和二極管就能實現220V轉3.3V/300mA。如需選購可以咨詢店鋪客服：https://detail.1688.com/offer/1037333259447.html?spm=a28888.manage-offer.0.0.262271972OAIIj
