YD925是一款緊湊型離線式線性穩壓芯片，采用SOP-8封裝，內置650V高壓MOSFET。它最大的特點是無需電感、無需高壓電容，直接從220V交流電轉換為穩定的5V直流輸出，外圍極其簡單。這款芯片專為替代傳統的阻容降壓方案而設計，解決了阻容降壓體積大、可靠性差、輸出紋波大等問題，同時成本更低、生產更方便。
極簡外圍：只需要一個整流二極管、兩顆低壓電解電容，就能完成5V電源設計，省掉高壓薄膜電容、限流電阻、穩壓管等器件。
無電感設計：不需要功率電感，避免電感飽和、EMI干擾等問題，PCB布局更簡單。
高壓集成：內置650V耐壓MOSFET，直接接市電，無需外置功率管。

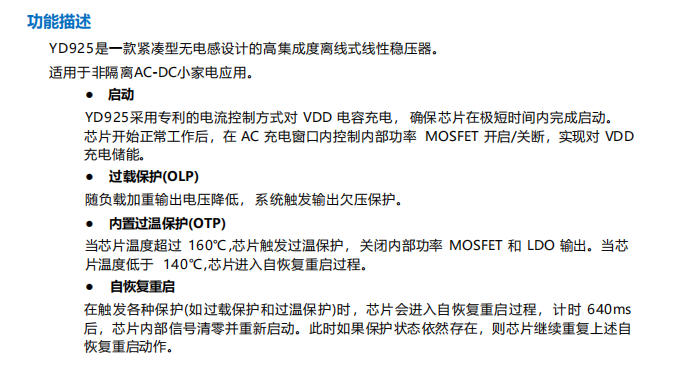

快速啟動：采用專利的交流電充電控制方式，全波整流150ms、半波整流200ms內完成啟動。
保護功能全：輸出短路保護、過載保護、欠壓保護、過溫保護（160°C關斷，140°C恢復），全部自恢復設計。
高精度輸出：5V輸出電壓精度±3%，帶載能力30mA（全波）/25mA（半波）。
YD925采用SOP-8封裝，8個引腳功能如下：

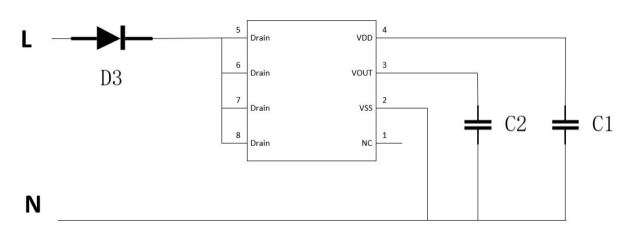

YD925的應用電路極其簡單：
交流火線經過整流二極管（半波）或橋堆（全波）整流后，連接到芯片的Drain腳。芯片內部通過專利控制方式，在交流過零點附近開啟MOSFET給VDD電容充電儲能，再通過內部LDO穩壓輸出5V。VOUT腳直接輸出穩定的5V電壓，給后級單片機、傳感器等供電。

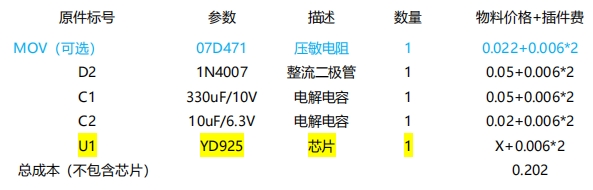

外圍只需4個元件：
| 對比項 | 傳統阻容降壓 | YD925方案 | 優勢 |
|---|---|---|---|
| 外圍元件數 | 10顆左右 | 4顆 | 省6顆 |
| 高壓薄膜電容 | 需要（470nF/630V） | 不需要 | 省成本、省空間 |
| 功率電阻 | 需要（限流+放電） | 不需要 | 省功耗、省發熱 |
| 穩壓管 | 需要（功率型） | 不需要 | 集成在芯片內 |
| 插件元件 | 多 | 可全貼片 | 省插件費 |
| 體積 | 大 | 小 | PCB縮小50% |
| 可靠性 | 電容老化、壽命短 | 高 | 無高壓電容衰減問題 |
| 輸出紋波 | 大（依賴濾波電容） | 小 | LDO穩壓 |
YD925適用于小電流、低成本的非隔離供電場合：
小家電：直發器、電風扇、電熱毯、電熱墊的控制板供電
智能燈具：藍牙燈具、紅外感應燈的控制芯片供電
傳感器：門磁、煙霧報警器等電池替代方案
IoT設備：WiFi模塊、單片機系統的輔助電源
典型功率：5V/30mA（約150mW），適合單片機、繼電器驅動、LED指示燈等低功耗應用。
YD925是阻容降壓方案的理想替代品，用一顆芯片替代了高壓電容、限流電阻、穩壓管等多個元件，外圍極簡、成本更低、可靠性更高。對于5V/30mA級別的小功率供電需求，如小家電控制板、智能燈具等應用，YD925是性價比最優的選擇。
如需選購可以直接咨詢店鋪客服：https://detail.1688.com/offer/932157788009.html?spm=a26286.8251493.description.2.221425b2rM7SSt
核心價值：省元件、省空間、省成本、省工序，讓220V轉5V變得像用LDO一樣簡單。
