LP3798ESM是芯茂微推出的一款原邊反饋控制+內置SiC功率管二合一芯片，采用ASOP-6封裝，內置750V/1.0Ω的SiC MOSFET。配合同步整流芯片LP15R060S（或LP10R060SD），可輕松實現12V3A（36W）或24V1.5A輸出，支持90VAC-264Vac全電壓輸入，已通過EMI Class B認證。

核心器件選型

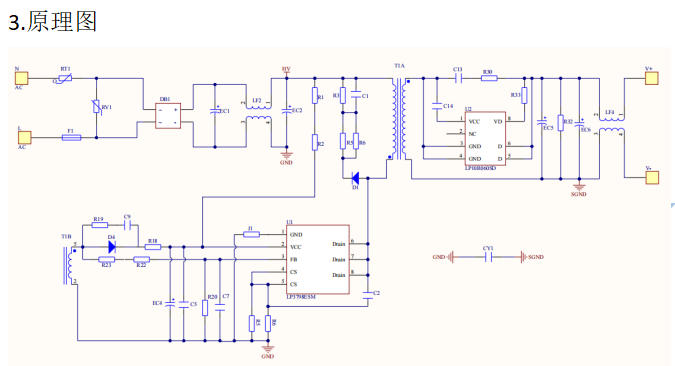

典型應用電路

12V3A/36W適配器方案

原邊控制器：LP3798ESM（ASOP6）同步整流：LP15R060S（SOP7）或LP10R060SD變壓器：ETQ2316A磁芯，匝比Np:Ns:Na=52:5:8，感量1.1mH

關鍵設計點：

• 無需啟動電阻：芯片內置1μA高壓啟動電路，VCC啟動閾值16.5V
• 原邊PSR控制：通過FB腳采樣輔助繞組電壓，省去光耦和TL431
• 同步整流替代肖特基：LP15R060S壓降僅50mV@3A，相比肖特基提升效率3-5%
• 單層PCB設計：尺寸59.4×45.6mm，過爐后免洗工藝

性能實測數據

芯片核心特性

1. 多模式工作

• CCM+DCM雙模式：自動切換，重載定頻、輕載變頻
• PFM+抖頻技術：128us周期，±3%頻率抖動，優化EMI

2. 完善的保護功能

• 輸入欠壓保護（BOP）
• FB反饋電阻開短路保護
• CS采樣電阻開短路保護
• 輸出短路/過壓保護（OVP閾值3.0V）
• 電感過電流保護（VCS>1.2V觸發）
• 過溫保護（TSD=150°C，遲滯30°C）

3. 可編程線損補償

最大補償電流36μA，通過FB分壓電阻設置，補償電壓可達輸出電壓的1%，解決長線傳輸壓降問題。

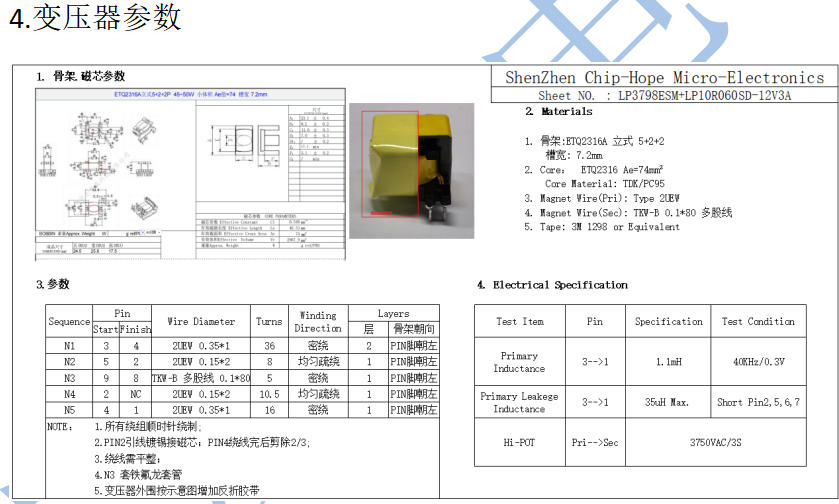

變壓器設計要點

關鍵公式：$B_{max}=\frac{I_{pk}\times L_p}{A_e\times N_p}$

90V滿載時原邊峰值電流約3.7A，計算得Bmax=0.28T，留有充足裕量。

應用場景

• 小家電輔助電源：掃地機、加濕器、智能馬桶（12V2A-3A）
• 智能設備供電：智能鎖、機頂盒、路由器
• LED驅動：12V/24V恒壓燈帶、模組
• 電動工具充電器：小型鋰電充電（支持CV/CC恒流）
• 工業IoT：傳感器節點、通信模塊

總結

LP3798ESM+LP15R060S組合用兩顆小封裝實現了"650V SiC原邊PSR + 60V同步整流"的完整方案：
