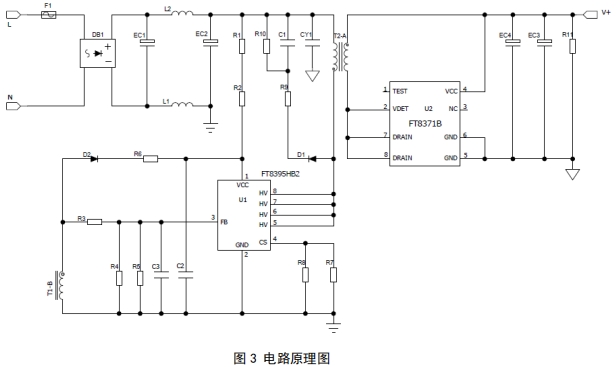

FT8395HB2+FT8371B是輝芒微推出的入門級12W電源解決方案，主打"極簡外圍+超低成本+六級能效"路線。該方案采用原邊反饋（PSR）+同步整流架構，僅需兩顆SOP-8芯片即可實現5V/2.4A輸出，完美替代傳統光耦+TL431方案。

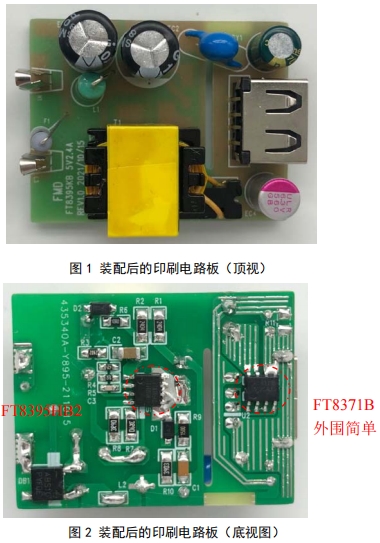

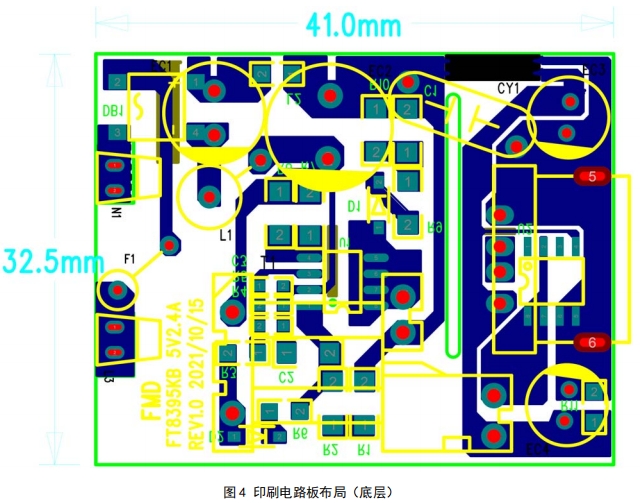

│ 關鍵走線： │
│ ? U2的DRAIN到變壓器B線：短、粗 │
│ ? 變壓器A線到V+：短、粗 │
│ ? U2的GND到輸出負端：短、粗 │
│ ? U1的GND單獨走線到高壓電解地
| 項目 | 設計要點 | 原因 |
|---|---|---|
| IC地線 | FT8395HB2地單獨走線到高壓電解電容地 | 避免與輔助繞組地共線，改善EMC/ESD |
| 同步整流回路 | 大電流回路短、粗 | 減小電阻損耗，提高效率 |
| VCC電壓 | 空載>8V，滿載盡量低 | 保證啟動，降低IC溫升 |
| 變壓器 | EF1510普通繞法，無需磁芯接地 | 簡化工藝，降低成本 |
| FB電阻 | 調節線損補償 | 補償輸出線壓降 |

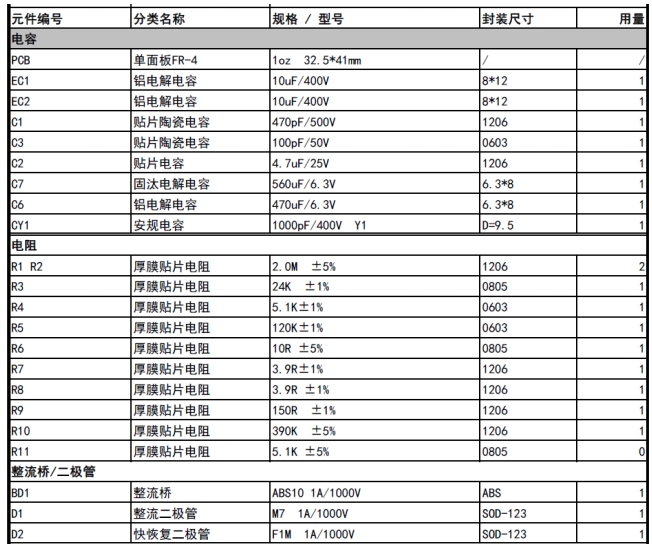

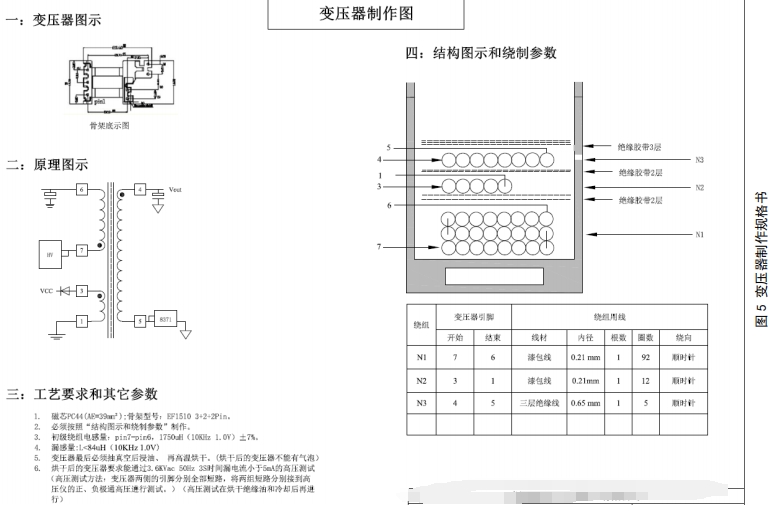

| 參數 | 規格 |
|---|---|
| 磁芯型號 | EF1510（或EE1510） |
| 骨架 | 臥式3+2+2 |
| 電感量 Lp | 1.75mH ±7% @10kHz, 1.0V |
| 漏感 Llk | <84μH |
| 耐壓 | 繞組間>3.6kVac/50Hz/60s |
| 輸入電壓 | 負載 | 輸出電壓 | 效率 | 紋波 | 備注 |
|---|---|---|---|---|---|
| 90Vac | 0A | 5.03V | - | 40mV | 空載 |
| 90Vac | 0.6A | 4.99V | 85.4% | 66mV | |
| 90Vac | 1.2A | 5.03V | 84.2% | 76mV | |
| 90Vac | 2.4A | 5.12V | 81.9% | 130mV | 滿載 |
| 115Vac | 2.4A | 5.12V | 84.5% | 110mV | 平均效率85.8% |
| 230Vac | 0A | 5.02V | - | 38mV | 空載<75mW |
| 230Vac | 2.4A | 5.13V | 86.6% | 84mV | |
| 264Vac | 2.4A | 5.13V | 86.3% | 85mV | 平均效率85.4% |
| 輸入電壓 | 環境溫度 | FT8395HB2 | FT8371B | 變壓器 |
|---|---|---|---|---|
| 90Vac | 28℃ | 110℃ | 91℃ | 101℃ |
| 230Vac | 28℃ | 95℃ | 79℃ | 89℃ |
| 90Vac | 45℃ | 124℃ | 103℃ | 113℃ |
| 230Vac | 45℃ | 112℃ | 97℃ | 104℃ |
| 保護類型 | 實現方式 | 動作點 |
|---|---|---|
| 輸出短路保護 | 原邊限流+FB檢測 | 恒流限制，打嗝模式 |
| 過流保護 | CS引腳逐周期限流 | 峰值電流限制 |
| 過壓保護 | FB引腳檢測 | VCC過壓關斷 |
| 欠壓保護 | FB引腳UVLO | 輸入電壓過低時鎖定 |
| 過溫保護 | 內置溫度檢測 | 150℃關斷，140℃恢復 |
| 同步整流保護 | FT8371B智能關斷 | 防止反向?qū)?/td> |
| 特性 | FT8395HB2+FT8371B | 傳統光耦方案 | 其他PSR方案 |
|---|---|---|---|
| 光耦 | 不需要 | 需要 | 不需要 |
| TL431 | 不需要 | 需要 | 不需要 |
| 同步整流外圍 | 0元件 | 需要運放/MOS | 1-2元件 |
| 變壓器接地 | 不需要 | 可能需要 | 可能需要 |
| 效率@12W | ~86% | ~82% | ~84% |
| BOM成本 | 最低 | 高 | 中等 |
| 空載功耗 | <75mW | >100mW | <100mW |
對于追求極致性價比的12W充電器/適配器應用，這是目前市面上外圍最簡單、成本最低的解決方案之一。如需選購，可咨詢店鋪客服：https://detail.1688.com/offer/857174502920.html?spm=a26286.8251493.description.2.221425b20QOuzu
