傳統阻容降壓方案效率低下、發熱嚴重；普通開關電源芯片又常因開關頻率落入音頻段而產生惱人的"嘯叫"。LP2178B（絲印LP2178BY）芯片正是針對這一應用場景的精準解決方案。該芯片集成750V高壓功率管，采用特有的PFM控制方式，在實現5V/350mA輸出的同時，將音頻噪聲抑制做到極致，成為語音小夜燈、智能插座、小家電輔助電源等開放式非隔離電源的理想選擇。本文將全面解析LP2178B/LP2178BY的技術架構、電氣特性、應用設計要點及工程實踐技巧。
| 型號 | 最大輸出電流 | 峰值電流 | 最大頻率 | 溫升限制 | 典型應用 |
|---|---|---|---|---|---|
| LP2178A | 200mA | 395mA | 44kHz | ΔT≤40℃ | 指示燈、小功率待機電源 |
| LP2178B（絲印BY） | 350mA | 790mA | 32kHz | ΔT≤60℃ | 語音小夜燈、小家電 |
LP2178BY即為LP2178B的絲印版本，兩者在電氣性能、封裝尺寸、功能特性上完全一致，僅頂部標識不同。BY標識通常用于區分特定客戶或渠道版本，便于生產追溯。
1. 全負載范圍音頻特性優化
傳統PWM控制器在輕載時降頻運行，開關頻率易落入20kHz以下的可聽音頻段（人耳敏感區約2kHz-20kHz），產生明顯的變壓器或電感嘯叫聲。LP2178B采用特有的PFM（脈沖頻率調制）控制方式，通過多階段頻率-電流協同調節策略，確保開關頻率始終避開音頻敏感區，實現"靜音"運行。
2. 極簡外圍設計
外圍元件僅需：輸入整流二極管、母線電容、功率電感、續流二極管、VCC供電二極管、輸出電容——總計不足10顆元件。
3. 優異的綜合性能
LP2178B采用標準SOP8L封裝，管腳排列針對功率應用優化：
| 管腳編號 | 名稱 | 類型 | 功能描述 |
|---|---|---|---|
| 1, 3 | VCC | 電源/反饋 | 芯片供電及輸出電壓反饋檢測，雙VCC腳并聯增強可靠性 |
| 2 | GND | 地 | 芯片地參考點 |
| 4 | NC | 懸空 | 無連接，建議懸空或接GND |
| 5, 6, 7, 8 | C | 功率輸出 | 內置BJT集電極，四腳并聯降低導通電阻并增強散熱 |
設計要點：
LP2178B的內部架構體現了"高集成度+智能控制"的設計理念：

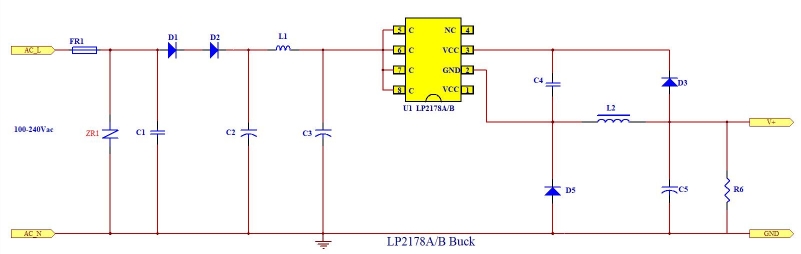

| 階段 | 負載條件 | 工作模式 | 頻率范圍 | 峰值電流 |
|---|---|---|---|---|
| 階段1 | 滿載 | 固定IPK_MAX，變頻 | FSWMAX (32kHz) | 790mA |
| 階段2 | 中載 | 固定IPK_MAX，降頻 | 22kHz→32kHz | 790mA |
| 階段3 | 輕載 | 降頻+降流 | 固定22kHz | IPK_MAX→IPK_MIN |
| 階段4 | 更輕載 | 繼續降頻+降流 | 22kHz→FSWMIN | IPK_MIN→更低 |
| 階段5 | 空載 | 最低功耗 | FSWMIN (1kHz) | IPK_MIN (250mA) |
| 位號 | 元件 | 推薦型號/參數 | 功能說明 |
|---|---|---|---|
| D1 | 輸入整流 | 1N4007（1A/1000V） | 半波整流，耐壓裕量充足 |
| Cbulk | 母線電容 | 4.7μF/400V 電解 | 輸入濾波，推薦低ESR型 |
| D2 | 續流二極管 | ES1J（1A/600V超快恢復） | 關鍵器件，影響效率和EMI |
| L | 功率電感 | 1mH，飽和電流>1A | 繞線電感或工字電感，屏蔽型更優 |
| D3 | 供電二極管 | 1N4007或SS14 | VCC供電與輸出電壓反饋 |
| CVCC | VCC旁路 | 1μF/10V X7R陶瓷 | 緊靠芯片引腳，去耦必備 |
| CVOUT | 輸出濾波 | 220μF/10V 電解 | 降低輸出紋波，提升瞬態響應 |
| R1 | 假負載 | 1kΩ | 確保空載穩定性，消耗約5mA |

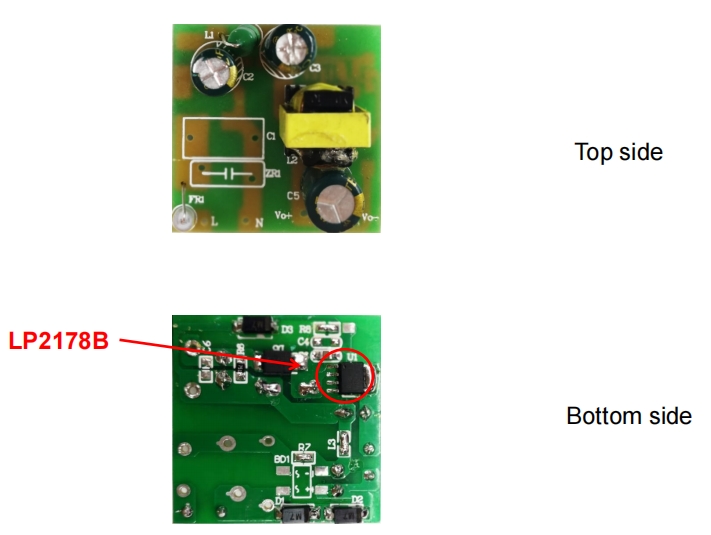

應用場景： 5V供電的語音識別小夜燈，LED功率2W（約400mA@5V），語音模塊待機20mA，峰值100mA。

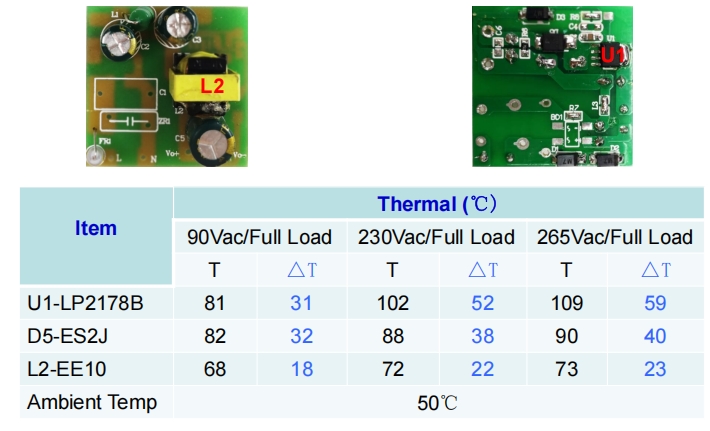

設計驗證：
優化建議：
| 對比維度 | 阻容降壓 | 線性穩壓 | 普通Buck芯片 | LP2178B |
|---|---|---|---|---|
| 效率 | <30% | 20-40% | 75-85% | 75-85% |
| 待機功耗 | 高 | 高 | 中 | <75mW |
| 音頻噪聲 | 無 | 無 | 可能有 | 無 |
| 外圍元件數 | 5-6 | 3-4 | 12-15 | 8-10 |
| 成本 | 極低 | 低 | 中 | 中低 |
| 可靠性 | 差 | 差 | 良 | 優 |
LP2178B/LP2178BY是一款針對小功率非隔離電源市場的精準之作，其"五合一"集成設計（功率管+控制器+啟動電路+電流檢測+反饋網絡）將Buck電源的外圍復雜度降至行業新低，同時通過智能PFM控制解決了傳統方案的音頻噪聲痛點。深圳三佛科技提供技術支持，批量價格有優勢~
