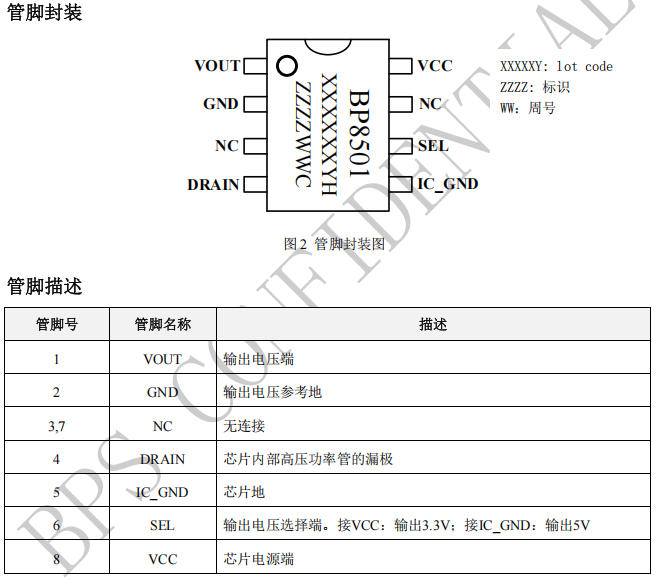

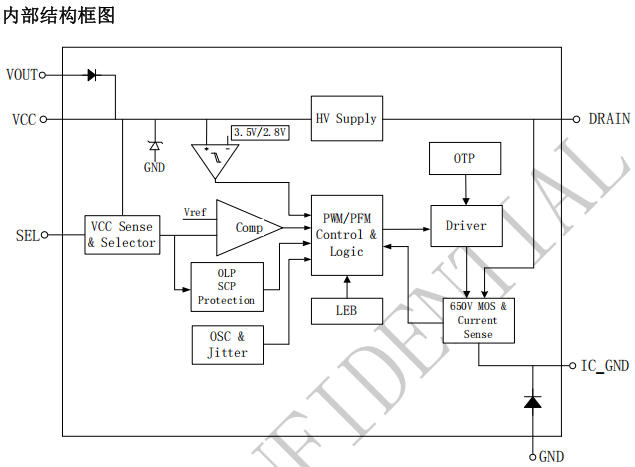

在現代電子設計中，高效能、低功耗的電源解決方案是工程師追求的目標。BP8501CH 作為一款集成了高壓輸入、低待機功耗和降壓恒壓功能的芯片，以其簡潔的設計和卓越的性能，成為輔助電源設計的理想選擇。深圳三佛科技將詳細解析 BP8501CH 的核心特性、管腳功能、輸出功率說明、典型應用電路以及內部結構框圖，幫助工程師快速掌握其設計要點，提升開發效率。
| 項目 | 速寫 |
|---|---|
| 拓?fù)?/td> | 非隔離降壓（Buck） |
| 電壓 | 85-265 V AC 全電壓 |
| 輸出 | 3.3 V 或 5 V 可選，最大持續 60 mA* |
| 封裝 | SOP-8（背面散熱焊盤） |
| 特色 | 650 V 功率管 + 續流二極管 + 采樣電阻 全內置 |
| 能效 | 待機 <20 mW，滿足 EuP 6 級 |
| 保護 | OLP/SCP/OTP/逐周期限流 |
一句話記憶：SEL 接誰，誰就是輸出電壓！
官方給出“限值”而非“典型”，是因?yàn)?Buck 在 265 V AC 時占空比極小，電流能力受電感飽和與芯片溫升雙重限制。實測數據（25 ℃，自然散熱）：
| 輸出電壓 | 持續電流 | 脈沖電流 | 建議應用功率 |
|---|---|---|---|
| 3.3 V | 60 mA | 100 mA | ≤ 0.2 W |
| 5 V | 60 mA | 100 mA | ≤ 0.3 W |
若加 1 cm2 銅箔或強制風冷，可再抬 20 % 電流。記住：BP8501CH 的定位是“輔助電源”，不是大馬拉小車。
BOM 清單：整流橋、22 μF/400 V、4.7 mH 貼片電感、22 μF/6.3 V、1 μF/16 V，完事。
PCB 貼士：DRAIN 銅皮最小化，IC_GND 散熱最大化，功率環面積 <1 cm2 輕松過 EMI。
亮點解讀：
BP8501CH 以其高度集成的設計理念和卓越的性能表現，為小功率電源設計提供了一種高效、簡潔的解決方案。它不僅滿足了現代電子設備對低功耗、高集成度和快速開發的需求，還通過減少外圍元件數量，顯著降低了系統成本和設計復雜性。深圳三佛科技提供技術支持，批量價格有優勢~
