在開關電源技術持續演進的當下，同步整流（SR）技術已成為提升反激式轉換器效率的關鍵手段。FT8374系列高性能同步整流芯片，憑借集成MOS、極簡外圍、超快響應等優勢，廣泛應用于USB PD快充、適配器、充電器等場景。本文將圍繞 FT8374FBA / FT8374FCA / FT8374FS_FB 三款主流型號，深入解析其核心特性、典型應用電路、封裝管腳定義及訂購信息，助力工程師快速選型與設計優化。
| 特性 | FT8374FBA | FT8374FCA | FT8374FS / FB |
|---|---|---|---|
| 支持工作模式 | CCM / QR / DCM | CCM / QR / DCM | QR / DCM |
| 輸出電壓范圍 | 3.3V ~ 21V | 3.3V ~ 21V | 3.3V ~ 21V |
| 集成MOS耐壓 | 60V | 63V | 60V |
| 導通電阻（Rds(on)） | 13mΩ | 10mΩ | 25mΩ（FS）/ 13mΩ（FB） |
| 開啟/關斷延遲 | 20ns | 20ns | 20ns |
| 外圍元件數量 | 僅需1個VDD電容 | 同上 | 同上 |
| 推薦應用功率 | PD 20W（12V/2.5A） | PD 25~30W | 12V/1.5A（FS） 12V/2.5A（FB） |
? 總結：
FT8374系列支持 正端與負端兩種整流方式，可靈活適應不同變壓器結構與輸出極性要求。
適用于輸出正極整流，典型用于大多數反激電源設計。
Vout+ → D引腳（內部MOS Drain）
VD引腳 → 檢測MOS兩端電壓
VDD → 接0.47~1uF電容至GND
HVIN → 外部供電（可選）
適用于輸出負極整流，常見于特殊結構電源或隔離型設計。
Vout- → D引腳
VD引腳 → 檢測電壓
VDD → 接電容至GND?? 注意：無論正負端應用，僅需一個VDD電容，極大簡化BOM。

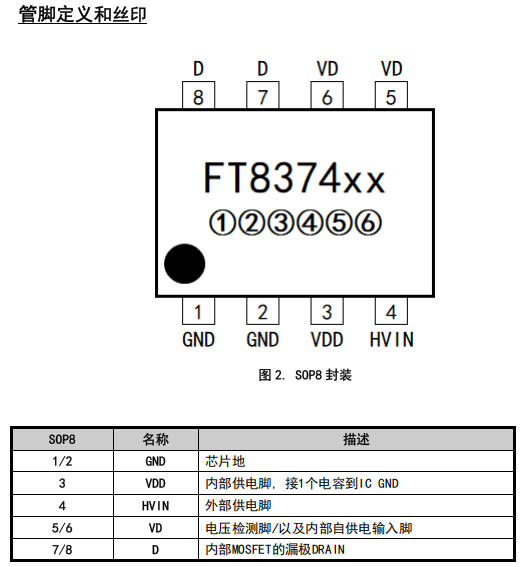

三款芯片均采用 SOP8封裝，管腳排列一致，便于替換與兼容。
? 設計建議：
? 命名規則解析：
| 應用需求 | 推薦型號 | 理由 |
|---|---|---|
| 20W PD快充（如iPhone充電器） | FT8374FBA | 成熟方案，性價比高 |
| 25~30W高功率快充（如PPS） | FT8374FCA | Rds(on)更低，效率更高 |
| 小功率適配器（12W以內） | FT8374FS | 成本優化，適合QR模式 |
| 12V/2.5A中等功率 | FT8374FB | 與FBA性能相近，適合QR結構 |
如需進一步了解 FT8374系列 的實測數據、熱性能或替代方案，建議在PCB設計中結合實際散熱條件進行測試驗證，或咨詢深圳三佛科技技術支持獲取完整版規格書與應用筆記。
