一、為什么原邊控制成了 LED 電源的“新基建”？

    傳統方案：副邊 + TL431 + 光耦 → 元件多、溫飄大、壽命受限。
    原邊控制：直接把輸出電流信息“搬”到變壓器輔助繞組，省掉光耦和次級反饋。
    PL376X：國產 PMICRO 推出的全集成隔離型 PFC LED 驅動家族，功率段 3 W–25 W，T8/T10 燈管、球泡燈、小功率路燈已大批量出貨。本文一次講透它的 5 個型號差異、設計步驟、坑點與實測波形。

二、家族成員速查表

三、內部框架1分鐘速讀

    高壓啟動：DRAIN 腳直接掛母線，省啟動電阻。
    臨界導通（QR/Valley Switching）：
    – 檢測輔助繞組谷底→零電壓導通，效率↑ EMI↓。
    原邊恒流算法：
    I_LED = (V_CS / R_CS) × (N_P / N_S) / 2
    V_CS 固定 200 mV，精度 ±5 %。
    全套保護：OTP（150 °C）、OVP、UVLO、LED 開/短路、逐周期限流。

四、設計 5 步曲（以 12 W T8 燈管為例）

輸入/輸出規格

    V_in = 90–264 Vac；V_out = 40 V；I_out = 300 mA。

 變壓器匝比

    N_P : N_S : N_AUX = 220 : 40 : 22 → 滿足反射電壓 < 600 V。

 電流采樣電阻

    R_CS = 200 mV / (I_PK × N_P/N_S) ≈ 0.82 Ω（取 0.82 Ω/0.25 W）。

COMP 環路補償

    C_COMP = 1 μF + R_COMP = 22 kΩ → 相位裕度 > 45°。

熱設計

    PL3765 在 12 W 時芯片損耗 ≈ 0.75 W；SOP-7 加 25 mm2 銅箔，Tj < 110 °C。

五、關鍵波形與調試要點

    啟動：VCC 從 0 V 到 19 V 啟動時間 < 500 ms；啟動電阻 150 kΩ/0.25 W 即可。

    Valley 導通：Drain 波形谷底開關明顯，振鈴 < 50 V；若谷底消失→磁芯飽和或匝比錯誤。

    恒流精度：全電壓、全負載實測偏差 ±3 %，優于規格書 ±5 %。

    EMI：QR 本身 30 MHz 以內噪聲低；若 60–100 MHz 超標→增加 Snubber 或 Y 電容。

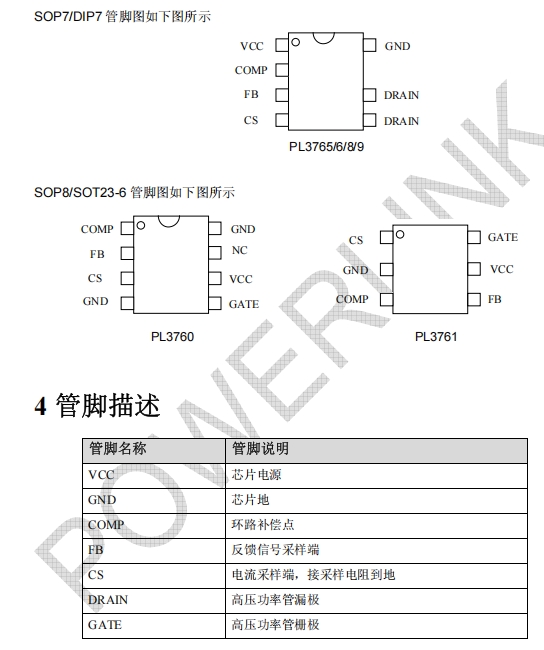

六、容易被忽略的 6 個坑(附帶管腳封裝圖)

    R_CS 走線必須 Kelvin 到 MOSFET 源極，遠離大電流地。
    輔助繞組漏感尖峰→FB 腳 OVP 誤觸發，可并聯 100 pF 小電容吸收。
    COMP 腳懸空→環路震蕩，燈閃；務必接 1 μF+22 kΩ。
    啟動電阻過大→低溫 90 Vac 不啟動；過小→待機功耗 > 0.3 W。
    散熱銅箔不足→芯片 150 °C OTP 打嗝；實測 SOP-7 需 ≥ 400 mm2。
    電感飽和→電流波形上翹，CS 腳電壓飆升，觸發逐周期限流。

七、與競品對標

八、實戰 BOM（12 W T8）

    PL3765 ×1
    變壓器 EE16 (Np 220 Ts 0.25 mm, Ns 40 Ts 0.35 mm, Naux 22 Ts 0.18 mm)
    高壓電解 4.7 μF/400 V
    R_CS 0.82 Ω/0.25 W
    COMP 1 μF/50 V + 22 kΩ
    Snubber RCD：R 150 kΩ/0.25 W，C 470 pF/1 kV，D UF4007
    次級整流：MB10F 橋 + 220 μF/63 V 電解

九、總結：如何 30 分鐘選好型號？

    功率 ≤ 5 W → PL3761（SOT23-6 最小體積）。
    5–12 W → PL3765（SOP-7 主流燈管）。
    12–25 W → PL3768（DIP-7 超低 Rdson，散熱最好）。
    成本敏感、外置 MOS → PL3760（SOP-8 靈活搭配）。

把選型表、設計公式、調試 checklist 收藏好，下次做 LED 恒流電源，原邊控制方案就能一次點亮。
