在現代電子設計中，負電壓輸出電源芯片的應用越來越廣泛，特別是在需要提供精確負電壓供電的模擬電路和數字電路中。KP311BHWGA是一款高性能的負電壓輸出非隔離電源芯片，它能夠提供穩定的負電壓輸出，適用于各種電子設備。本文將對KP311BHWGA的典型電路進行分析，并對其引腳功能進行詳細解析。

KP311BHWGA概述

KP311BHWGA是一款專為負電壓輸出設計的非隔離電源芯片，它采用先進的電路設計和封裝技術，能夠在較小的封裝內提供高效的電源轉換。該芯片支持寬范圍的輸入電壓，并能夠提供穩定的負電壓輸出，適用于各種需要負電壓供電的應用場景。

引腳功能解析

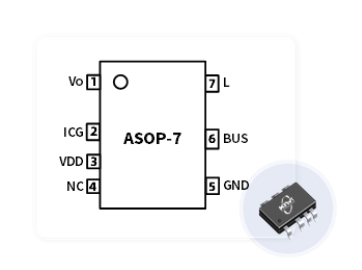

KP311BHWGA采用ASOP-7封裝，共有7個引腳，各引腳的功能如下：

    Vo (Pin 1)：輸出電壓引腳，提供負電壓輸出。
    ICG (Pin 2)：芯片使能引腳，用于控制芯片的開啟和關閉。
    VDD (Pin 3)：電源輸入引腳，連接到正電源。
    NC (Pin 4)：無連接引腳，通常不使用。
    GND (Pin 5)：接地引腳，連接到電路的地。
    BUS (Pin 6)：反饋引腳，用于穩定輸出電壓。
    L (Pin 7)：電感連接引腳，連接到外部電感。

典型電路分析

KP311BHWGA的典型電路包括輸入電容、電感、輸出電容以及反饋網絡。以下是電路的基本組成和工作原理：

輸入部分

輸入電容用于濾除輸入電源的高頻噪聲，確保輸入電壓的穩定性。電感則用于儲能和濾波，它與芯片內部的開關管協同工作，將輸入的直流電壓轉換為所需的負電壓。

輸出部分

輸出電容用于平滑輸出電壓，減少電壓波動，確保輸出電壓的穩定性。輸出電壓通過Vo引腳輸出，可以為后續電路提供穩定的負電壓。

反饋部分

反饋網絡由電阻和電容組成，連接在BUS引腳和GND之間。它用于監測輸出電壓，并將其反饋到芯片內部，以實現輸出電壓的穩定控制。

控制部分

ICG引腳用于控制芯片的開啟和關閉。當ICG引腳為高電平時，芯片開啟；當ICG引腳為低電平時，芯片關閉。這種控制方式可以方便地實現電源的開關控制。

應用場景

KP311BHWGA適用于多種需要負電壓供電的應用場景，包括：

    音頻放大器：為音頻放大器提供穩定的負電壓，以驅動揚聲器。
    信號處理電路：在信號處理電路中提供精確的負電壓，以確保信號的準確性。
    模擬電路：在模擬電路中提供穩定的負電壓，以支持模擬信號的處理。

設計注意事項

在設計使用KP311BHWGA的電路時，需要注意以下幾點：

    輸入電壓范圍：確保輸入電壓在芯片的工作范圍內，避免超出芯片的最大輸入電壓。
    散熱設計：由于芯片在工作時會產生熱量，因此需要良好的散熱設計，以防止芯片過熱。
    布局布線：合理的布局布線可以減少電磁干擾，提高電路的穩定性和可靠性。
    反饋網絡設計：反饋網絡的設計需要精確，以確保輸出電壓的穩定性。

總結

KP311BHWGA是一款高性能的負電壓輸出非隔離電源芯片，適用于多種需要負電壓供電的應用場景。通過對其典型電路的分析和引腳功能的解析，可以更好地理解和應用這款芯片。在設計電路時，需要注意輸入電壓范圍、散熱設計、布局布線和反饋網絡設計，以確保電路的穩定性和可靠性。
